CARACTÉRISTIQUES GÉNÉRALES
Utilisé comme kit pour compléter et terminer les réchauffeurs de processus électriques, le SKI DE THERMORÉGULATION ou SKID D’INSTALLATION sont des groupes utilisés pour le transfert de chaleur.
Ils sont normalement composés de:
Unité de chauffage principal (faisceau de chauffage) + manteau / récipient normal ou isolé.
Unité de contrôle de la température et / ou panneau de commande / panneau électrique
Châssis / plateforme d’installation / mise en service pour supporter / déplacer le système complet
Selon les spécifications du client, les patins de contrôle de la température sont également fournis avec des accessoires, des vannes, des pompes, des échangeurs.
“AD HOC” SYSTÈMES PERSONNALISÉS
Selon les spécifications du client, des panneaux électriques peuvent également être intégrés pour le contrôle de la température et le contrôle des processus, ou par des variateurs de puissance manuels, des unités de puissance statique SCR, des signaux analogiques ou numériques ou encore des contrôleurs P.I.D ..
Leur conception avancée utilise un calendrier et des modalités précis, car l’usine est personnalisée pour mesurer les spécifications techniques et les besoins précis du processus dont l’usine est responsable.
Il est possible de réaliser des patins de thermorégulation aussi bien dans la version pour application en environnement non dangereux, que dans la version pour application en atmosphère explosible en exécution antidéflagrante II2G EEx-d IIC (ATEX).
DONNÉES TECHNIQUES
- Tension: de 110 à 700 volts.
- Puissances: de 10 à 3000 kW
- Températures de fonctionnement: jusqu’à 800 ° C

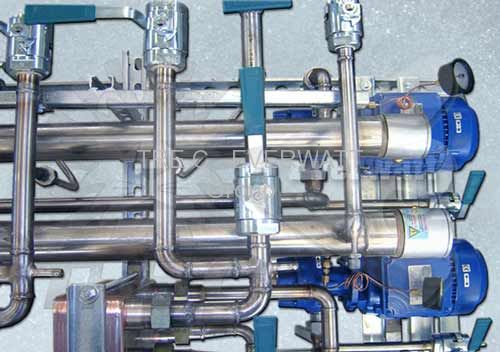

QUELQUES EXEMPLES:
CARACTÉRISTIQUES GÉNÉRALES
Pour compléter notre gamme de batteries électriques de chauffage de l’air, idéales pour l’installation dans les UTA (unités de traitement d’air), selon les spécifications du client, nous pouvons fournir des unités de chauffage à air complet avec des unités de ventilation.
Ces unités sont installées sur le chauffage de la carte au moyen d’une structure métallique, appelée cloche de transport, de telle sorte dès le départ pour les pales du ventilateur de l’alimentation du miroir de manière uniforme de l’air de l’élément chauffant électrique (bobine de chauffage électrique), selon les données paramètres techniques indispensables, notamment:
- Tension d’alimentation (Volts)
- Phases: monophasées ou triphasées
- Puissance installée (moteur électrique) en KW nécessaire pour produire une vitesse d’air donnée, mesurée en mètres par seconde (m / s), du débit d’air (m3 / h).
- Vitesse d’air ventilée (en RPM – répétitions par minute)
- Pression (en Pascal ou en ml de colonnes d’eau)
- Diamètre de la lame de ventilation (en mm)
Ces unités de ventilation sont composées d’un moteur électrique et d’une pale de ventilateur incorporée dans une structure de confinement métallique circulaire.
Nos unités de chauffage d’air (réchauffeurs d’air et serpentins de chauffage d’air de canal) peuvent être équipées de ventilateurs industriels, tels que:
Ventilateurs centrifuges
Ventilateurs hélicoïdaux axiaux
La plage de fonctionnement couverte par les unités de ventilation installées sur notre gamme de ventilo-convecteurs avec électroventilateur est très large, avec un débit d’air de 120 à 250 000 m³ / h, en plus des pressions de 5 à 5000 kgf / m², avec des moteurs de puissance appliquée de 0,18 à 500 kW et de diamètre de roue (diamètre de pale) de 160 à 1600 mm., jusqu’à un diamètre de 2000 mm. pour les applications les plus exigeantes.
En outre, pour la réalisation de versions spéciales (pour utilisation à haute température, poudres abrasives, gaz inflammables et / ou nocifs, etc.), tant pour le type de matériau que pour des besoins spécifiques d’application et / ou de conception, des solutions spéciales sont étudiées. capable de satisfaire les besoins de chaque client.
PRODUIT DE QUALITÉ CERTIFIÉ
Robustes et totalement fiables, nos aérothermes électriques sont construits en utilisant les moteurs électriques et les systèmes de ventilation produits par des producteurs italiens d’expérience reconnue, ou des entreprises leaders dans le secteur de référence, dont les cycles de production sont certifiés et soumis aux contrôles les plus sévères essais techniques dimensionnels et électriques conformes à la réglementation d’un système de qualité d’entreprise certifié ISO 9001, en pleine conformité avec les exigences des normes européennes et internationales en vigueur.
La construction et la documentation attachées à chaque électro-ventilateur sont en fait conformes aux dispositions de la Directive Machines 89/392 / CEE; tous les ventilateurs utilisés sont marqués “CE”.
UTILISATIONS TYPIQUES:
Les secteurs d’application de nos aérothermes électriques complets, équipés d’électro-ventilateurs radiaux et axiaux, sont principalement destinés à des applications multiples dans divers secteurs industriels, parmi lesquels:
Industrie de la climatisation (systèmes de climatisation HVAC et UTA)
Chambres chaudes, fours de séchage, machines d’emballage, systèmes de réduction des fumées, systèmes de séchage de l’air
Systèmes de peinture, préchauffage des fours, chauffage autoclave
Industrie manufacturière, dans les usines de transformation du bois, le verre, les tanneries, dans les papeteries, dans l’industrie de la construction et de la brique, en plus de l’industrie textile, de l’agriculture, etc.

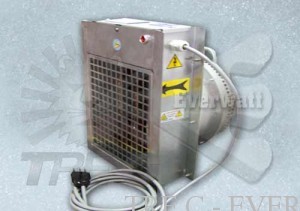

QUELQUES EXEMPLES:
Principes généraux pour la ventilation:
Le terme “ventilateur” désigne une machine en fonctionnement rotatif qui transmet au fluide (flux d’air) qui le traverse une énergie déterminée, en termes de pression totale. La relation proportionnelle entre la pression absolue à la sortie et la pression d’aspiration ne doit jamais dépasser le coefficient de 1,2, en se référant aux conditions d’air techniques normales (ρ = 100.000 N / m² t = 16 ° C).
La puissance totale installée à bord d’un aérotherme électrique (kW) doit être calculée à l’aide de la formule suivante:
| KW = |
LM x (T.OUT – T.IN) |
| 2500 |
| KW = |
SCFM x (T.OUT – T.IN) |
| 2500 |
LM = débit d’air (en litres / minute)
T.IN = température de l’air entrant (° C) (normalement égale à 20 ° C)
T.OUT = Température de l’air requise (° C) SCFM = Pieds cubes standard pour les minutes = (litres par minute / 28,3)
T.IN = température de l’air d’entrée (° F) (typiquement 70 ° F)
T.OUT = Température d’air de sortie désirée (° F)
Les quantités principales qui caractérisent un ventilateur sont:
Débit: désigne le volume ou le débit massique par rapport aux conditions de l’air au moment de l’aspiration. Étant donné un débit à la température “t”, la valeur, dans des conditions normales, est obtenue à l’aide de la formule suivante:
