CARACTÉRISTIQUES GÉNÉRALES

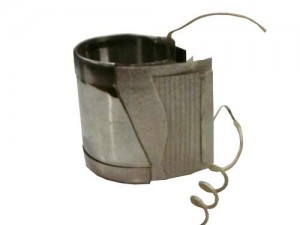

Les résistances planes mica, en raison de leurs multiples utilisations, dispositifs de chauffage électriques sont constitués par une feuille mince en mica qui isole parfaitement le circuit interne de nickel-chrome de fil lamina / résistif (Ni-Cr) à partir de la surface interne du diamètre de la structure- coquille métallique en acier / acier inoxydable qui protège efficacement le radiateur des impacts accidentels.
Pour cette raison, ce type d’élément chauffant en mica est bien adapté à diverses applications nécessitant un chauffage par contact, pour des températures de fonctionnement standard ne dépassant pas 280 ° C.
En ce qui concerne leur application et les températures requises, ces résistances plates dans le mica sont capables de mieux exprimer leur potentiel.
La qualité des matières premières utilisées, en plus de l’expérience et du soin extrême avec lequel elles sont assemblées, rendent ce type de chauffage électrique sûr et efficace.
Fabriqué en différentes tailles, ces résistances adhèrent parfaitement à la surface plane à chauffer, placé en contact direct avec le même, ce qui assure une sorte de chauffage par rayonnement sur le corps à chauffer, grâce à un échange de chaleur efficace et à une haute densité de surface (W / cm2), à la fois par conduction et par convection, dans le chauffage des liquides, de l’air, du gaz.
AVANTAGES:
Échange thermique élevé, prévu comme transmission efficace et uniformité de la chaleur et temps limité pour atteindre les températures fonctionnantes exigées par le chauffage par le contact avec les surfaces plates.
Isolation électrique élevée
Efficacité constante dans le temps et durée de vie utile prolongée
Précision dimensionnelle
Robustesse élevée
Facile à installer
Différenciation de la température / puissance sur la surface
Intégrabilité des capteurs de température
Nettoyage et entretien faciles
Grande résistance mécanique à la déchirure des câbles et des chocs
UTILISE:
Les modalités d’application d’une résistance électrique au mica sont fonction du type de support qui doit être supporté et de la température qu’il devra supporter.
Parmi les principales applications typiques des résistances électriques plates en Mica, nous rappelons:
Les applications typiques de ce type de chauffage sont:
Stérilisateurs, petits réservoirs à fond plat
Fours et stérilisateurs
Machines pour l’industrie de la confiserie et de l’alimentation
Machines à bois
Machines d’emballage et de conditionnement, machines pour l’industrie textile
Carrières pour chauffer des masses métalliques
Extrudeuses / Machines pour moules pour matières plastiques
Machines d’emballage et d’emballage
Machines pour l’industrie textile
Protection des liquides de congélation
Dissolution de substances solides à bas point de fusion telles que la paraffine, diverses résines et le chocolat
Contrôle de la viscosité des fluides de peinture et / ou des aliments (sirops et miel)
Caractéristiques techniques:
Tension d’alimentation: 230V (standard) ou 120V jusqu’à 480V (non standard)
Puissances: jusqu’à 3000W
Densité de surface: max. 6W / cm2
Armure en acier chromé et inoxydable résistant à la corrosion
Températures de fonctionnement: max. 400 ° C (avec armure en acier) – max. 600-650 ° C (avec armure en alliage d’acier supérieur)
Pour déterminer la puissance totale nécessaire pour atteindre la température du traitement demandé, qui peut également résulter de la somme d’un nombre donné d’éléments chauffants connectés en série, il est nécessaire de prendre en considération de la matière de la surface plane ou sur la surface du bain à chauffer et caractéristiques physico-chimiques du fluide / matériau contenu dans celui-ci.
Dimensions (largeur à la longueur): En général, ces résistances peuvent être réalisées avec une largeur allant de 3 à 12,5 mm et des longueurs allant jusqu’à 1200 à 1800 mm.
PRODUIT DE QUALITÉ CERTIFIÉ
Le cycle de production complet des résistances plate Mica est soumise aux strictes contrôles dimensionnels et des tests électriques conformes à la réglementation de notre Système Qualité ISO 9001: 2015 et en pleine conformité avec les exigences des normes applicables IEC / EN.
Les différentes températures de fonctionnement nécessitent différentes combinaisons de type de blindage externe et d’isolation interne, parmi lesquelles il est possible de choisir parmi celles listées ci-dessous:
| Température de fonctionnement |
Armure externe |
Isolation interne |
Fin des contacts électriques |
| 100° C |
Anodisation du fer |
Micas agglomérés |
Câbles / Pins / Bornes |
| 200° C |
Anodisation du fer |
Micas agglomérés |
Cables / Pins / Terminal |
| 300° C |
Anodisation du fer |
Micas agglomérés |
Cables / Pins / Terminal |
| 400° C |
AISI 304 |
Céramique / Micas agglomérés |
Pins / Bornes |
| 500° C |
AISI 321 |
Céramique |
Pins / Bornes |
| 600° C |
AISI 321 |
MGO/Céramique |
Pins / Bornes |
| 700° C |
AISI 321 |
MgO |
Pins / Bornes |
Les combinaisons indiquées ci-dessus sont celles couramment utilisées dans les différentes applications, à des températures spécifiques pour chaque type.
Une mauvaise utilisation de l’appareil de chauffage par rapport à la conception initiale décharge le fabricant de toute responsabilité.
DONNÉES UTILES POUR LA PLANIFICATION
La réalisation d’une résistance électrique dans la bande de mica nécessite la connaissance de certaines données techniques essentielles à sa conception:
- Quantité: spécifier la quantité demandée
- Diamètre (Ø): diamètre intérieur de la bande
- Hauteur (H): hauteur de la bande
- Puissance (W): (NB: la puissance totale est égale à la somme des 2 parties (demi-cercles) constituant le corps complet de la résistance)
- Tension d’alimentation (V)

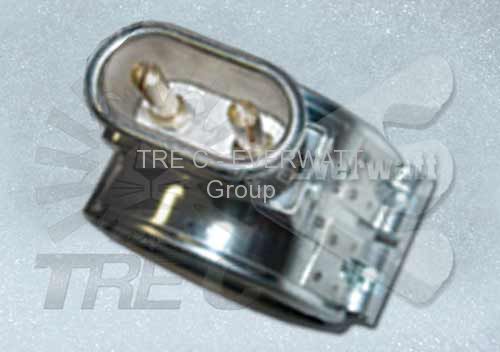

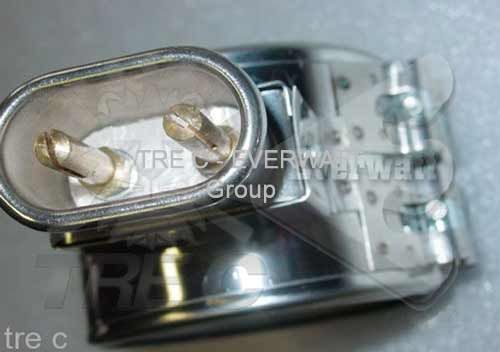

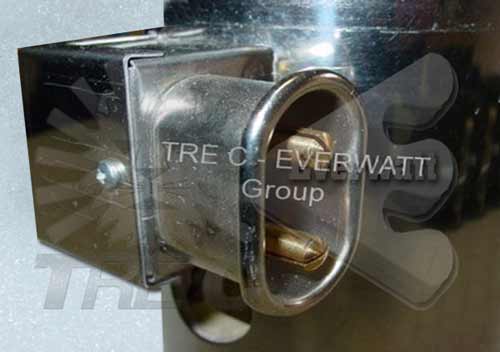

- Type Connexions électriques: spécifiez le type et la position des contacts électriques

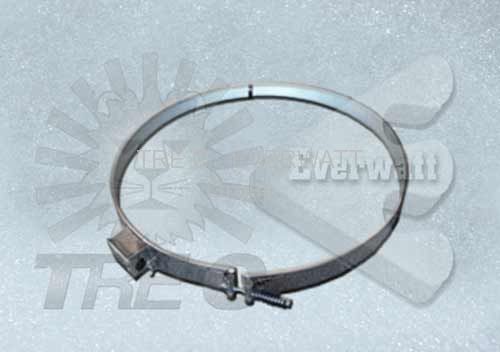

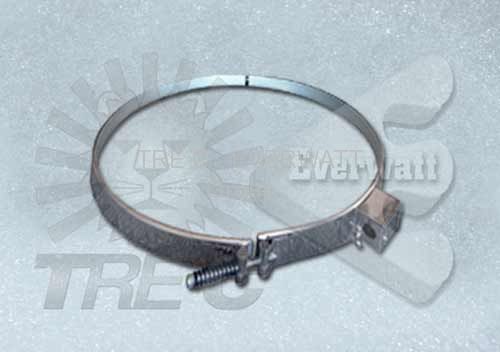

- Type d’attaque: spécifier le type de fixation (crochet, ressort, etc …) à choisir parmi nos normes de finition (pour plus de détails, voir la fiche technique dans “zone de téléchargement”)

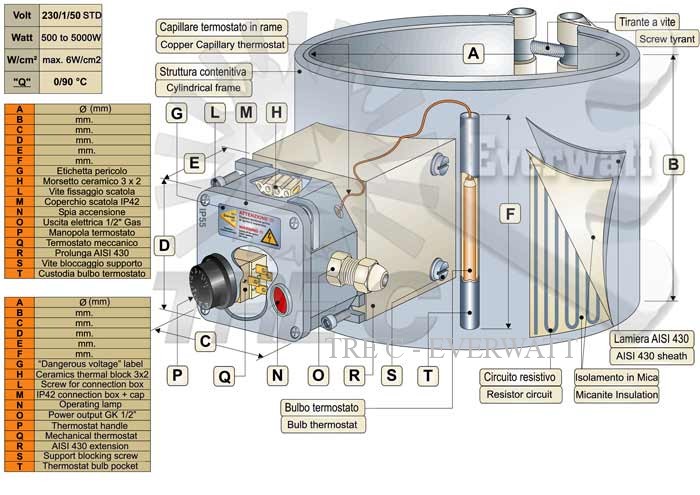

- Autre: La taille et la position des trous de thermocouple, les thermostats réinitialisent les températures (si elles sont fournies sur le panneau de résistance) et toutes autres caractéristiques techniques spécifiques.
TYPE D’EXÉCUTION (contacts électriques et système de fixation / montage)
Les éléments de résistance électrique en isolant Mica peuvent être réalisés en tenant compte de deux paramètres différents:
- Type de contacts électriques à installer sur le corps de la résistance
- Type d’accessoire de fixation / système de montage à prévoir pendant la phase de construction de la résistance
Résistances standard dans le catalogue
Ce type de réchauffeurs de bande de Mica peut être fait sur la spécification du client ou dans la version standard, dont nous avons un entrepôt prêt pour le type de puissance, de tension, de diamètre de gaine et de type de finition.

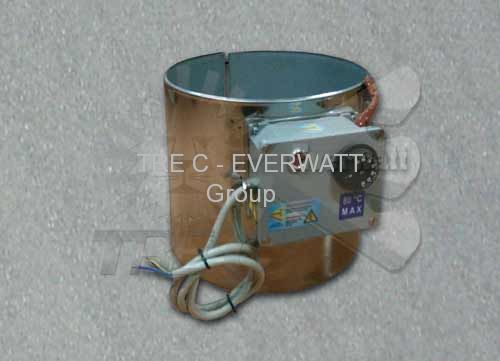

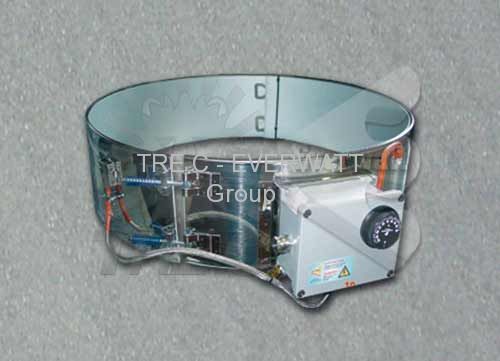

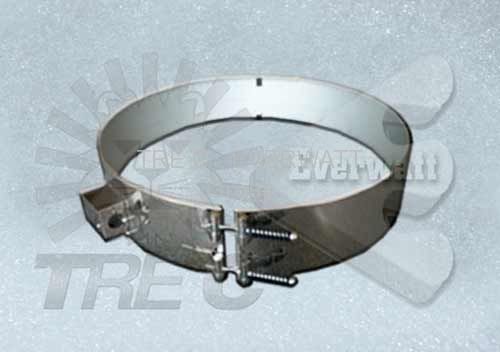

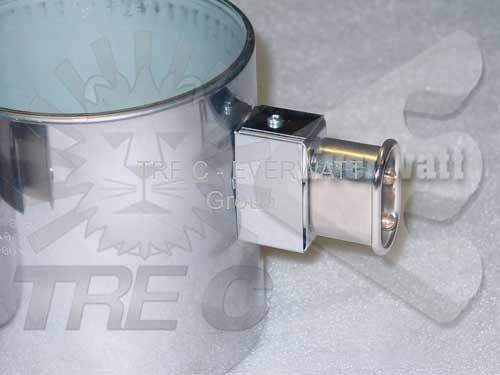

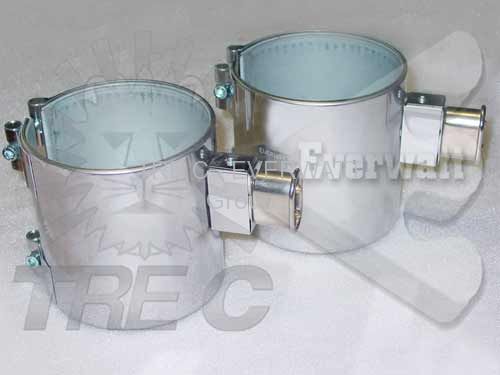

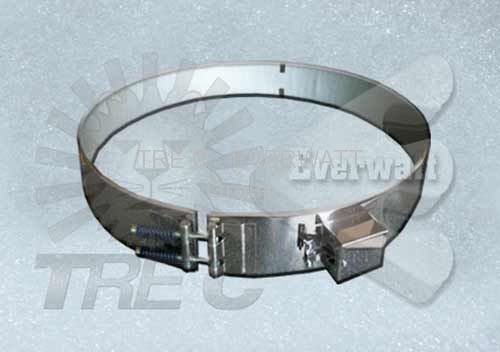

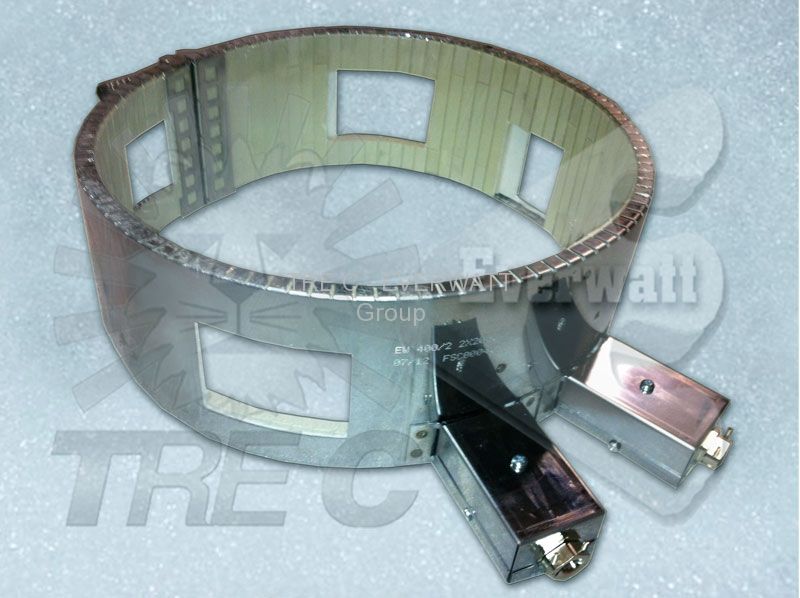

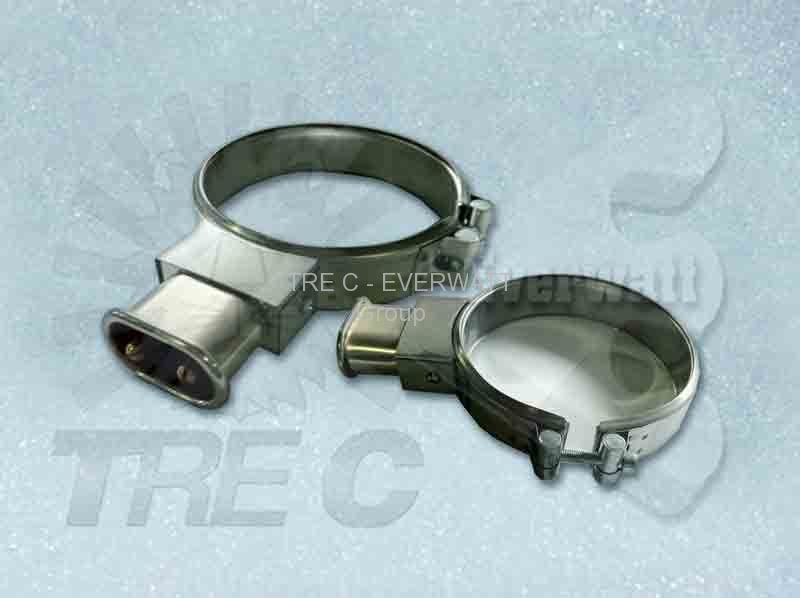

QUELQUES EXEMPLES:
