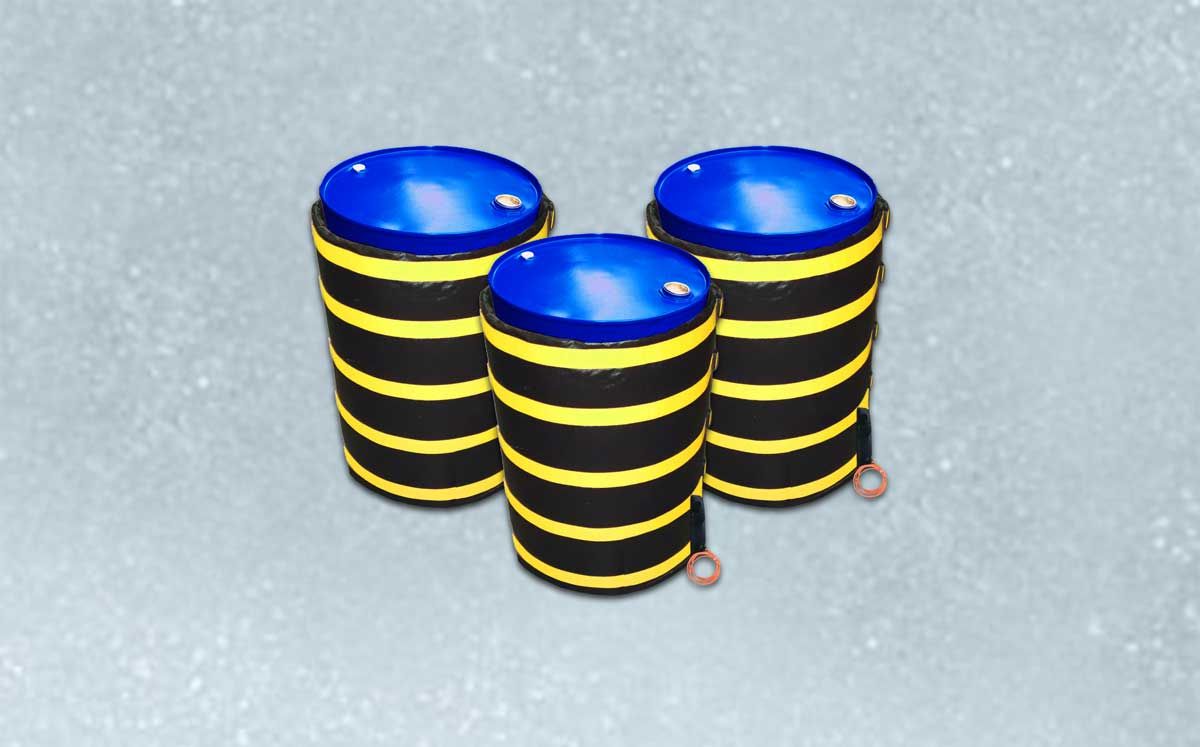

Couvertures thermiques atex pour fûts métalliques 200 l (série « rsfux »)
Parmi les méthodes les plus efficaces pour transmettre la chaleur par chauffage de fûts métalliques en zone explosive (ATEX), on retrouve les couvertures thermiques ATEX.
DESCRIPTION
Les réchauffeurs pour fûts classés ATEX de série « RSFUX » sont des couvertures thermiques spécifiques, conçues et certifiées ATEX, zone 2, conformément aux normes ATEX 94/9 /CE, pour chauffer en toute sécurité des fluides contenus dans des fûts métalliques, en évitant la formation accidentelle de condensation et/ou congélation.
Ces couvertures thermiques ATEX sont caractérisées par une efficacité thermique élevée, grâce à un échange thermique uniforme garanti par une émission de chaleur dynamique. C’est pour cela qu’elles sont souvent préférées aux traditionnels colliers chauffants, car la consommation d’énergie électrique absorbée est bien inférieure.
DONNÉES TECHNIQUES
- Tension d’alimentation : 115 Vca ou 230 Vca, 50-60 Hz
- Puissance standard : 1050 W
- Format standard : pour fûts 200 L (dimensions 1 990×800 mm)
- Indice de protection : degré IP65
- Design 3D enveloppant pour une parfaite adhérence à la surface cylindrique du fût-baril à chauffer et un transfert de chaleur optimal.
- Fabrication avec des matériaux hydrophobes : isolation en élastomère hydrophobe, D=20 mm
- Matériau de revêtement : E-Glass, imprégné de PTFE, conducteur, noir, pour garantir une fiabilité optimale au cours du temps, résistant aux agents basiques, ainsi qu’aux solvants, etc., également sans silicone, résistivité superficielle spécifique moin de 3 * 10⁵ Ω
- Système de fermeture : à 360° par des sangles jaunes à déblocage rapide. Ceintures de serrage avec crochets réglables capables d’assurer le bon enroulement du fût/baril et de faciliter sa ma manipulation.
- Circuit chauffant : câble chauffant parallèle autorégulant, coefficient de température positif et sortie dynamique EExe II T5 –Connexion électrique avec goujon intégré certifié EExe II2G/D, pour raccord direct à une prise 230 Vac, monophase/N/PE
- Raccord électrique : câble IP65 recouvert de polyuréthane (PUR) orange avec protection contre l’arrachement et contre une coupe accidentelle, 3 fils x sect. 1,5 mm² x long. 5 mètres recouverts de silicone imprégné de verre (tout ensemble câble capteur, câble et gaine)
2 poignées pour faciliter la manipulation de la couverture thermique, ainsi que des crochets en hauteur pour fixer la couverture en haut du fût
- Adapté pour zone ATEX avec une température ambiante : -15 ºC…+35 ºC
- Température de fût autorisée :
-20…+85 °C (avec couverture éteinte / OFF)
-20…+65°C (avec couverture alimentée /ON) : si le fût-baril est déjà chauffé (par exemple en cas de préchauffe), les températures indiquées ci-dessus ne doivent pas être dépassées
- Degré de protection : U (avec conducteur protégé)
- Zone ATEX : 2 (gaz)
- Classe de température : T5
- Normes :
ATEX 94/9/EG, DIN EN 13463-1, DIN EN 60079-30, DIN EN 60079-0, DIN EN 60079-7, DIN EN 13463-1
- Marquage : II3G Ex-e II T5
- Capteur de température intégré :
PT100 (standard) ATEX II3G Ex nA T4, câble d’une longueur de 5 mètres, isolés en silicone
En option :
- Couvercle isolé ATEX pour fût-baril 200 L.
- Thermocouple (en option) ATEX II3G Ex nA T4, câble d’une longueur de 5 mètres, isolés en silicone
- Thermorégulateur intégré en mini tableau ATEX (version IP66, degré de protection : I), adapté pour une installation en zone ATEX 1 (gaz), 21 (poudres), et 3 (gaz), 22 (poudres), classe de température : T4, adapté pour une installation murale (gamme température de contrôle : -0…+450 °C), Temp. ambiante : -20…+40/55 °C – 25 A (jusqu’à +40 °C) / 16° (jusqu’à +5 5°C) ; précision du contrôle : +/-1 K ; boîtier en aluminium gris (dimensions larg. x haut. x prof. : 160x160x105 mm) avec entrées capteur : 1x PT100, 2- ou 3 fils, surveillance du capteur de température, protection de surchauffe, voyant d’alimentation, alarme de faible niveau, message anomalie externe par système de détection différentiel 5°/250 Vca, 1 ph. /N/PE, 50…60 Hz ; marquage ATEX : II2G Eex e ib [ib] mb IIC T4 Gb, II2D EEx tb IIIC T90°C Db, Normes : ATEX 94/9/EG, EMV 2004/108/EG, DIN EN 60079-0/-7/-11/-18/-30-1/-31, DIN EN 61000-6-2/-6-4.

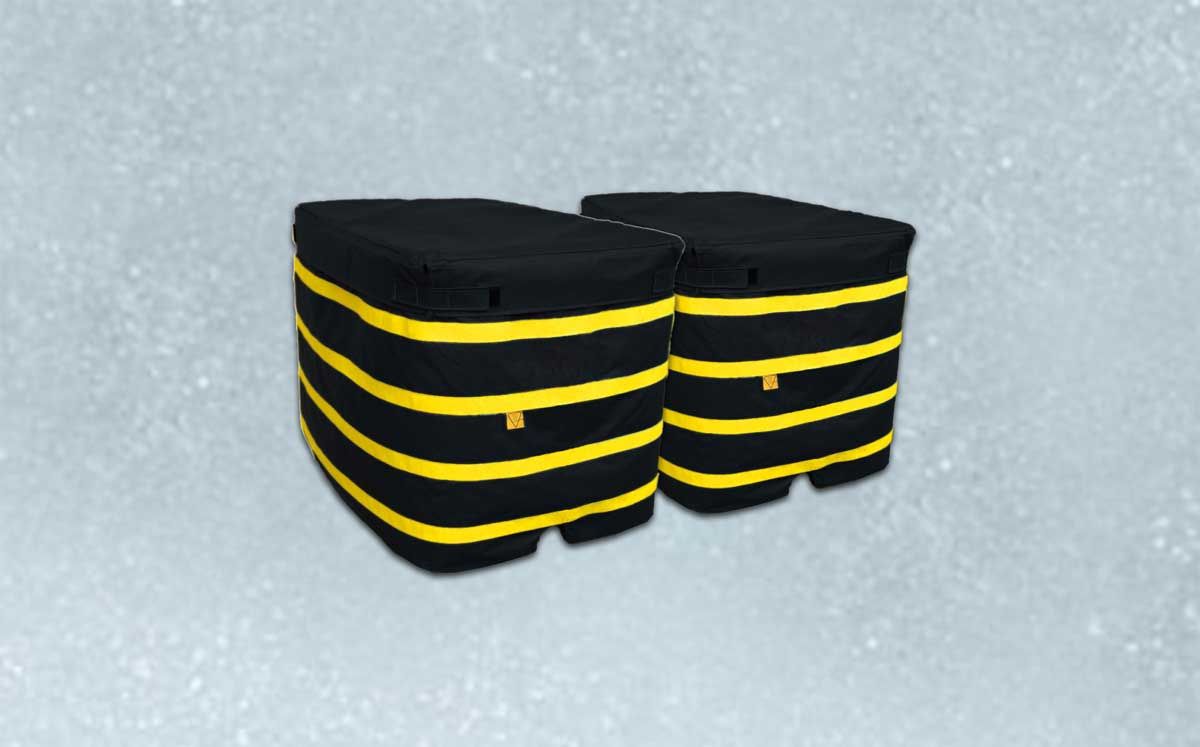

Couvertures thermiques atex pour conteneurs grv (1 000 litres) (série « rsfcx »)
DESCRIPTION
Les couvertures thermiques ATEX pour conteneurs GRV (Grand récipient pour vrac) d’une capacité de 1 000 litres et de dimensions (long. x larg. x haut.) 1200X1000x1170 mm sont adaptées pour chauffer de manière efficace et homogène ce type de conteneur situé en zone explosive (ATEX).
Ce type de réchauffeur spécifique est conçu et certifié ATEX, zone 2, conformément aux normes ATEX 94/9 /CE, pour chauffer en toute sécurité des fluides contenus dans des conteneurs GRV, et/ou en éliminant la formation accidentelle de condensation et/ou congélation.
Ces couvertures thermiques ATEX sont caractérisées par une efficacité thermique élevée, grâce à un échange thermique uniforme garanti par une émission de chaleur dynamique.
Une utilisation extrêmement facile et une efficacité thermique élevée capable de garantir un chauffage performant et un maintien constant de la température des matériaux industriels qu’ils contiennent, jusqu’à 80/90 °C.
DONNÉES TECHNIQUES
- Tension d’alimentation : 115 Vca ou 230 Vca, 50-60 Hz
- Puissance standard : 1500W
- Format standard : pour conteneurs GRV 1 000 L. (dimensions 4400×1000 mm)
- Indice de protection : degré IP65
- Design 3D enveloppant pour une parfaite adhérence à la surface cylindrique du fût-baril à chauffer et un transfert de chaleur optimal.
- Fabrication avec des matériaux hydrophobes : isolation en élastomère hydrophobe, D=20 mm
- Matériau de revêtement : E-Glass, imprégné de PTFE, conducteur, noir, pour garantir une fiabilité optimale au cours du temps, résistant aux agents basiques, ainsi qu’aux solvants, etc., également sans silicone, résistivité superficielle spécifique moin de 3 * 10⁵ Ω
- Système de fermeture : à 360° par des sangles jaunes à déblocage rapide. Ceintures de serrage avec crochets réglables capables d’assurer le bon enroulement du fût/baril et de faciliter sa ma manipulation.
- Circuit chauffant : câble chauffant parallèle autorégulant, coefficient de température positif et sortie dynamique EExe II T5 –Connexion électrique avec goujon intégré certifié EExe II2G/D, pour raccord direct à une prise 230 Vac, monophase/N/PE
- Raccord électrique : câble IP65 recouvert de polyuréthane (PUR) orange avec protection contre l’arrachement et contre une coupe accidentelle, 3 fils x sect. 1,5 mm² x long. 5 mètres recouverts de silicone imprégné de verre (tout ensemble câble capteur, câble et gaine)
2 poignées pour faciliter la manipulation de la couverture thermique, ainsi que des crochets en hauteur pour fixer la couverture en haut du fût
Adapté pour zone ATEX avec une température ambiante : -15 ºC…+35 ºC
- Température de fût autorisée :
-20…+85 °C (avec couverture éteinte / OFF)
-20…+65°C (avec couverture alimentée /ON) : si le fût-baril est déjà chauffé (par exemple en cas de préchauffe), les températures indiquées ci-dessus ne doivent pas être dépassées
- Degré de protection : U (avec conducteur protégé)
- Zone ATEX : 2 (gaz)
- Classe de température : T5
- Normes :
ATEX 94/9/EG, DIN EN 13463-1, DIN EN 60079-30, DIN EN 60079-0, DIN EN 60079-7, DIN EN 13463-1
- Marquage : II3G Ex-e II T5
- Capteur de température intégré :
PT100 (standard) ATEX II3G Ex nA T4, câble d’une longueur de 5 mètres, isolés en silicone
En option :
- Couvercle isolé ATEX pour fût-baril 200 L.
- Thermocouple (en option) ATEX II3G Ex nA T4, câble d’une longueur de 5 mètres, isolés en silicone
- Thermorégulateur intégré en mini tableau ATEX (version IP66, degré de protection : I), adapté pour une installation en zone ATEX 1 (gaz), 21 (poudres), et 3 (gaz), 22 (poudres), classe de température : T4, adapté pour une installation murale (gamme température de contrôle : -0…+450 °C), Temp. ambiante : -20…+40/55 °C – 25 A (jusqu’à +40 °C) / 16° (jusqu’à +5 5°C) ; précision du contrôle : +/-1 K ; boîtier en aluminium gris (dimensions larg. x haut. x prof. : 160x160x105 mm) avec entrées capteur : 1x PT100, 2- ou 3 fils, surveillance du capteur de température, protection de surchauffe, voyant d’alimentation, alarme de faible niveau, message anomalie externe par système de détection différentiel 5°/250 Vca, 1 ph. /N/PE, 50…60 Hz ; marquage ATEX : II2G Eex e ib [ib] mb IIC T4 Gb, II2D EEx tb IIIC T90°C Db, Normes : ATEX 94/9/EG, EMV 2004/108/EG, DIN EN 60079-0/-7/-11/-18/-30-1/-31, DIN EN 61000-6-2/-6-4.
