CARACTÉRISTIQUES GÉNÉRALES :
On appelle surchauffeurs à air ou à vapeur les réchauffeurs électriques ayant des performances thermiques élevées et qui sont installés dans un ou plusieurs conteneurs sous pression, principalement destinés à la surchauffe de gaz et de vapeur sèche à des températures parfois supérieures à 350 °C.
Ils ont été réalisés pour satisfaire de nombreuses applications industrielles relatives au chauffage de fluides gazeux, qu’il s’agisse d’air ou de mélanges gazeux.
Ce type de réchauffeur garantit une efficacité et des performances élevées pour le maintien de la température de volumes importants de vapeur en circulation forcée en boucle ouverte ou en circuit fermé.
Les éléments chauffants qui composent le faisceau tubulaire peuvent principalement prendre des formes en U, en anneau ou en torsade. Ce type de surchauffeur à air et gaz est conçu pour une installation horizontale et verticale, pour le chauffage direct d’air et/ou de gaz en circulation forcée ; l’échange thermique est garanti par l’utilisation de parois opportunément conçues et découpées au laser pour minimiser les éventuelles pertes de charge (en mmH2O), de manière à permettre la perte de la chaleur produite à l’intérieur, évitant de dangereuses accumulations de chaleur, notamment aux hautes températures de surface atteintes, qui peuvent être facilement drainées par des vannes ou des pressostats apposés sur des buses auxiliaires spécifiques (voir détails dans la section consacrée aux manomètres et aux vannes dans la catégorie « contrôle de la température »).
DONNÉES TECHNIQUES
Pour garantir la conception d’un surchauffeur à air/gaz efficace, il est nécessaire de connaître les paramètres techniques suivants :
- Lieu / environnement d’installation (zone sécurisée)
- Type de fluide gazeux (air ou mélange gazeux)
- Dimensions maximales d’encombrement du réchauffeur (résistance + enveloppe thermique) qui devra accueillir le réchauffeur
- Type de fluide à chauffer (caractéristiques physiques, chimiques et thermodynamiques en détail)
- Température de fonctionnement d’entrée et de sortie (min/max)
- Pression de travail (min/max)
- Température de conception et pression de conception(min/max)
- Débit du fluide gazeux (flow-rate) en Nm3/h
- Perte de charge acceptable (en mmH2O)
- Vitesse du fluide (air ou gaz) en mètres par seconde (m/s)
- Température ambiante autour de la zone d’installation
- Densité maximale en surface de puissance admissible (W/cm²), si connue
- Les raccords électriques sont placés et hermétiquement protégés dans une ou plusieurs des têtes des raccords électriques ayant un indice de protection IP55, IP65/67.
Les éléments chauffants blindés installés dans ces réchauffeurs spécifiques sont, de plus, conçus et placés selon un schéma précis, de manière à optimiser l’échange thermique.
Chaque élément est soudé au TIG ou soudé-brasé en alliage d’argent sur des brides unifiées DIN, ANSI ou sur raccords à bride de format non unifié de dimension variable en fonction de la pression de service et de la température de travail.
La température de surface des éléments dépend de la température de sortie requise par l’application spécifique et de la charge de surface de celle-ci (W/cm²) ainsi que, naturellement, du type de fluide à chauffer et de sa vitesse, mesurée en mètres par seconde (m/s) ou en mètres cubes/heure (m3/h).
La tête des raccords électriques est la zone la plus sollicitée par l’application à laquelle ces réchauffeurs sont soumis, c’est pour cela que la tête des raccords est toujours maintenue à une distance raisonnable de la bride de raccordement à procédé (rallonge neutre de refroidissement).
Nous sommes capables de réaliser des surchauffeurs à air certifiés CE, réalisés tout en respectant les récentes normes CEI, CENELEC et PED 97/23/CE.
Ce type de surchauffeur de procédé est réalisé avec des matériaux de haute qualité en ce qui concerne le faisceau tubulaire chauffant, dans un matériau de grande qualité également en ce qui concerne la gaine tubulaire, capable de résister aux températures de fonctionnement maximales (acier inoxydable AISI316L, AISI316L S.S., Incoloy800 ed Incoloy825), de même que pour le matériau du réservoir sous pression qui accueille le faisceau tubulaire, exclusivement en acier à haute température, AISI316 extrudé de type S.S.
La puissance peut être concentrée dans un ou plusieurs stades d’alimentation avec les entrées respectives dans la tête des raccords à pas GAZ, métrique, BSP, NPT ou Gk, également adoptés pour les alimentations indépendantes des dispositifs de thermorégulation installés dans le réchauffeur.
Utilisations typiques
- Surchauffe de fluides en circulation forcée (air, vapeur sèche, gaz sec) en atmosphère sécurisée
- Installations de récupération de gaz
- Colonnes de refroidissement de centrales thermiques
PRODUIT DE QUALITÉ CERTIFIÉE
L’ensemble du cycle de production de nos surchauffeurs électriques à air/gaz/vapeur est soumis aux contrôles dimensionnels les plus stricts et à des tests électriques conformément aux normes de notre système de qualité d’entreprise certifié ISO 9001:2015 et en adéquation parfaite avec les exigences des normes en vigueur CEI/EN.
DONNÉES TECHNIQUES

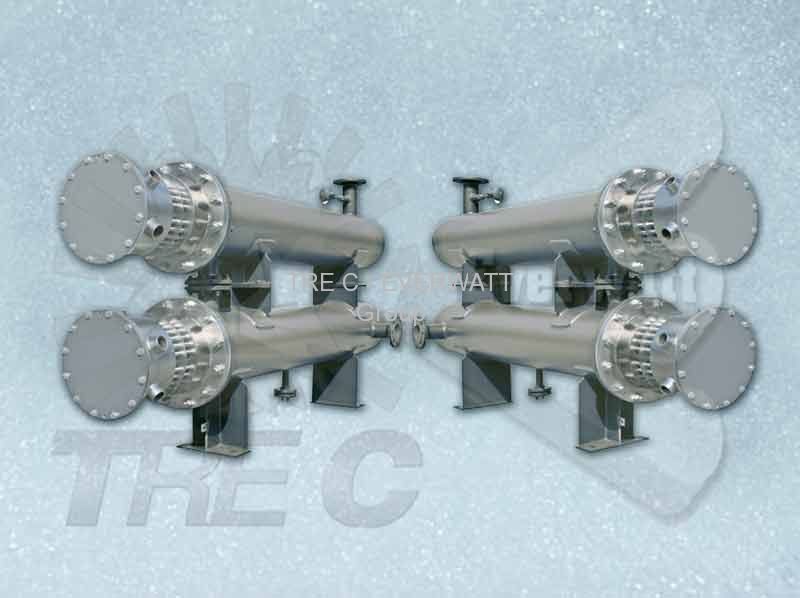

En fonction de la température spécifique et du débit de l’air à chauffer, il est possible de personnaliser la conception de l’échangeur de chaleur électrique composé d’un ou de plusieurs réservoirs pressurisés (également opportunément isolés) reliés en série et d’une ou de plusieurs têtes accompagnées ou rattachées aux extrémités mutuelles de l’enveloppe, comme illustré ci-après :
La famille des surchauffeurs de notre production est opportunément équipée de dispositifs efficaces de thermorégulation (thermostats de contrôle avec échelle thermométrique réglable, à réenclenchement automatique ou manuel ou, à titre d’alternative, thermostats de sécurité de surface avec disjoncteur d’intervention, thermomètre à résistance PT100o et/ou thermocouples de type « K », « N » ou « S »), efficaces pour protéger le réchauffeur contre une surchauffe excessive.
À bord de la tête des raccords électriques, en fonction des besoins spécifiques du client, les entrées d’alimentation électrique (NPT ou GAZ) sont également opportunément dimensionnées selon le nombre d’éléments installés, la puissance et l’ampérage qui détermine la section des câbles.

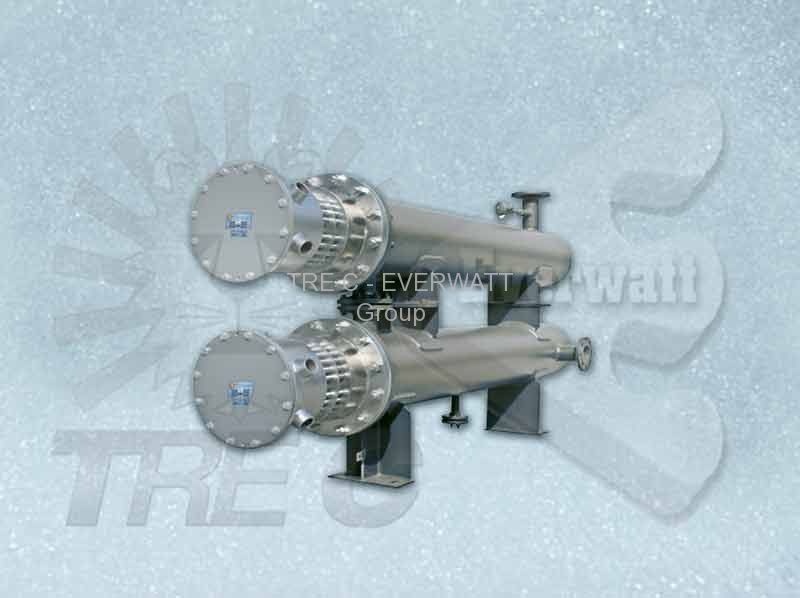

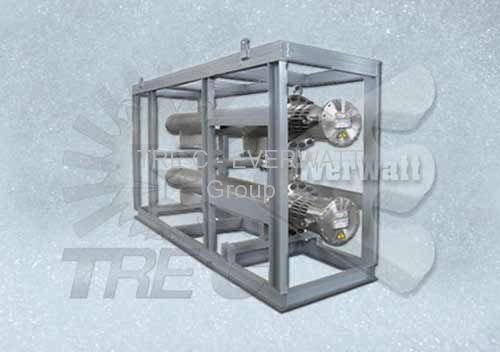

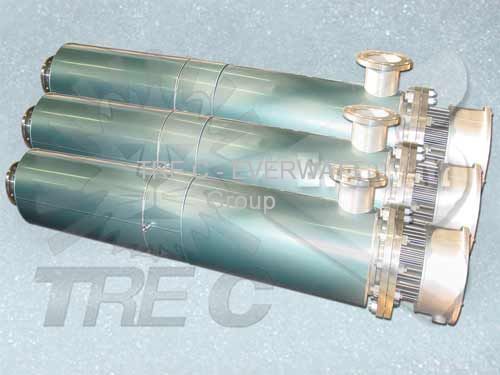

QUELQUES EXEMPLES :
